銅チン合金 電子塗装 模倣 金塗装

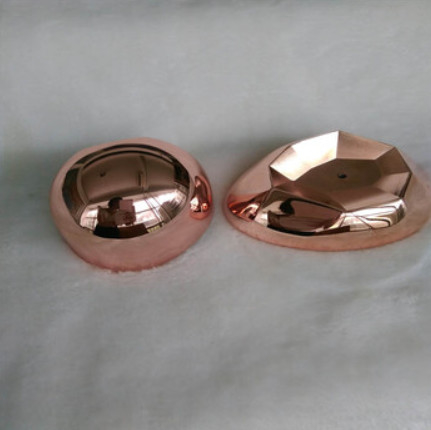

FF-5130は,シアン化金模倣とピロフォスファート金模倣プロセスを代替するために使用できます.この製品は,幅広い流密度の金模倣コーティングを得ることができます.溶液にはシアン化物とリンが含まれない廃棄水の処理は環境に優しい.
1.特徴
1.1 電流効率は90%以上で,コーティングは密度があり明るく,堆積速度は約0.2um/min (約1.0A/dm)2表面表面は均質で金のようなもので,電流密度の範囲は0.05~2.7A/dmです.2塗装のチンの含有量は均質で9~12%,深層塗装能力は優れている. 浴場は維持が容易である.他の物質は損失を招くだけです厚さが10μm以上の場合,コーティングの外観と品質は変わらない.
1.2 塗装タンク:PVC,ポリプロピレン
1.3 フィルタリング:連続フィルタリング,塗装溶液はPPフィルタ要素でフィルタリングしなければならない (孔隙は好ましくは1um.少なくとも5umである).連続フィルタリングは,塗装溶液をきれいに保つために. フィルター要素は使用前に,60°Cで10%のカリウムヒドロキシード溶液に数時間浸し,使用前に水で洗浄する必要があります.フィルターポンプの循環量は1時間あたり5サイクルに達しなければならない..
1.4 暖房:チタン・サーペンチン蒸気管,チタン・電気暖房ペン,またはクォーツ・電気暖房ペン.
1.5 混合:空気混合と溶液フィルタリング混合が同時に行われます.塗装はピンホールなしで均一であることができます.
1.6 アノード:電解銅 (アノード袋付き,カソードとアノードの面積比: 1:2-4).
1.7 矯正器:電流出力は電圧塗装作業の要件を満たし,波紋は標準CDC電源の5%未満です.ウォルトメーターと連続電流トリマーを装備しなければならない.アンプメーターを使う必要があります.
2.溶液組成とプロセスパラメータ
2.1塗装溶液の組成
| 構成 | 範囲 | 最適 |
| FF-5130 M (複雑化剤) | 350~450ml/L | 400ml/L |
| FF-5130RS (スチール塩) | 200~300ml/L | 250ml/L |
| クソ4.5H2銅塩 | 24~36g/L | 30g/l |
| 温度 | 35~40°C | 38°C |
| PH | 10.5~110 | 10.8 |
| カソード電流密度 | 0.2~3.0A/dm2 | 1.0 A/dm2 |
3溶液の調製
3.1 浴場とフィルターの清掃:まず,ナトリウムヒドロキシード溶液で浸し,清掃し,その後,稀釋硫酸溶液で浸し,清掃する.
注: シアン化物を使った浴室の場合濃縮して清掃する必要があります (希釈されたナトリウムヒドロキシード溶液+過酸化水素) と (希釈された硫酸+過酸化水素) 厳格にシアン化物を除去するためにシアン化物のない偽金浴は,シアン化物汚染を避けるため,シアン化物浴から厳格に隔離されるべきです.
3.2 バンを開け (100Lを例として): バンに必要な量FF-5130M (40L) を加え,次に必要な量銅硫酸五水分 (3kg) を加え,完全に溶けた後必要な量FF-5130RS (25L) を加え,よく混ぜ,PHを20%KOHまたは20%H2SO4で10.8に調整し,綿のキットで連続的に濾します.
注: 浴室を開ける水は純粋な水でなければなりません.
4浴室の制御と保守
4.1 pH 値: pH 値を 10.5-11 に測定し制御するために,pH メーターを使用する.0; 20%のKOH溶液または20%のH2SO4溶液を使用して調整します.
注: 浴槽 を 開ける 初期 段階 に は,炭酸塩 の 蓄積 が pH の 変動 を 引き起こし,頻繁に 調整 する 必要 が あり ます!
4.2 銅離子濃度: 定位分析を用いて,陽極面積を調整するか,銅塩を加える.
注: 銅塩を加えた後,pH値を調整する必要があります.
4.3 標準補給:FF-5130M (1L/KAh),FF-5130RS (6L/KAh)
4.4 Sn 含有量 修正: 塗装溶液における锡塩濃度の許容範囲は非常に幅広く,通常補完可能である.塗装溶液の長期使用後,ハステロイ紙は精製され 修正されていますハステロイシートが赤色になると,FF-5130RSを20〜30ml/Lで加える.
注: FF-5130RS を補完した後に,pH が上昇し,調整する必要があります!
