-
ハイライト
高速析出型無電解ニッケルめっき
,非磁性高リンニッケルめっき
,半光沢～光沢被膜 EN 6786
-
使用化学ニッケル
-
タイプ高リンスforoの電解のないニッケル塗装
-
リン含有量10〜14% (質量)
-
起源の場所中国
-
ブランド名FENGFAN
-
モデル番号EN 6786
-
最小注文数量交渉可能
-
価格交渉可能
-
パッケージの詳細標準的な輸出梱包
-
受渡し時間15～25営業日
-
支払条件L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
-
供給の能力200000pcs/日
EN 6786 高リン高リンめっき、高速析出速度、非磁性、半光沢～光沢皮膜
EN 6786 高酸化物 電気のないニッケル塗装

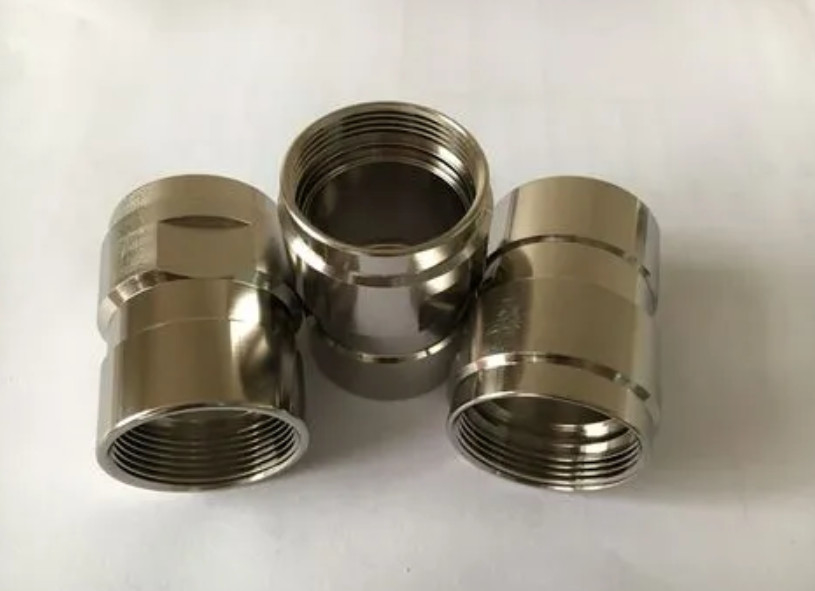

EN 6786 高酸化物 電気のないニッケル塗装これは,電気のないニッケル・リン合金塗装の新種である.このプロセスは,10〜14% (質量) の高いリン合物含有量で,優れた安定性を示しています.時速10〜18マイクロメートルまでの最大堆積速度EN 6786は,MIL.SPEC.26074DおよびAMS.2404B規格を満たす優れた耐腐蝕性を持つ半明るいから明るいコーティングを提供します.
I.コーティング特性
- マグネティズム磁性でない
- リン濃度 (質量%):10 - 14
- コート密度 (g/cm3):7.1 - 79
- 溶融点 (°C):860 - 950
- 電気抵抗性 (μΩ•cm):40 - 100
- 硬さ (HV):500から600
- 熱処理後の硬さ (HV,400°C1時間):900〜1000
- 中性塩噴霧試験 (ASTM B117):温度35°Cで1000時間以上,5%NaCl
- 窒素酸試験 (68%濃縮窒素酸,室温):1分以上経っても色が変わらない
II プロセス特性
- 迅速な預金率10〜18 μm/h
- 高酸化物磁性でないコーティングで,腐食耐性と柔らか性が優れている
- 優れた安定性寿命が8サイクル以上である
- 低孔隙性15 μmまで小孔度がない,耐腐蝕性が高い
- 浴室の荷重の範囲が広い:0.2-2dm2/L
III 塗装溶液の調製
| 組成と運用条件 | プロセスのパラメータ |
|---|---|
| EN 6786 A | 60ml |
| EN 6786 B | 180ml |
| pH | 4.2 - 50アモニア水でpHを調整する |
| 温度 | 85〜90 °C |
| 作業負荷容量 | 0.2-2dm2/L |
| 混ぜたり,混ぜたり | フィルタリングのための空気調節 |
